Резервуары долгосрочного хранения ErichHahn ST — вертикальные стальные ёмкости объёмом от 2000 до 10000 м³, предназначенные для надёжного хранения вязких продуктов на предприятиях нефтяной, химической и пищевой промышленности. Конструкция включает полный комплект технологической обвязки: систему верхней загрузки и нижней разгрузки с электроприводами, мощный масляный нагрев до 160 °C, теплоизоляцию, боковое перемешивающее устройство, пароотвод и средства защиты от перелива, что обеспечивает сохранение качества продукта на протяжении всего периода хранения.

Оборудование рассчитано на работу в условиях умеренного климата при температурах от –40 до +40 °C, изготавливается методом рулонной сборки для повышения прочности, и оснащается локальным постом управления для интеграции в АСУТП предприятия. Резервуары поставляются в высокой степени заводской готовности, могут объединяться в резервуарные парки и производятся в Турции с гарантией надёжности и соответствия международным промышленным стандартам.

Предназначены для долгосрочного хранения вязких продуктов с сохранением качества, а также могут использоваться как технологические емкости на заводах, нефтяной, газовой, химической, пищевой и других отраслей промышленности.

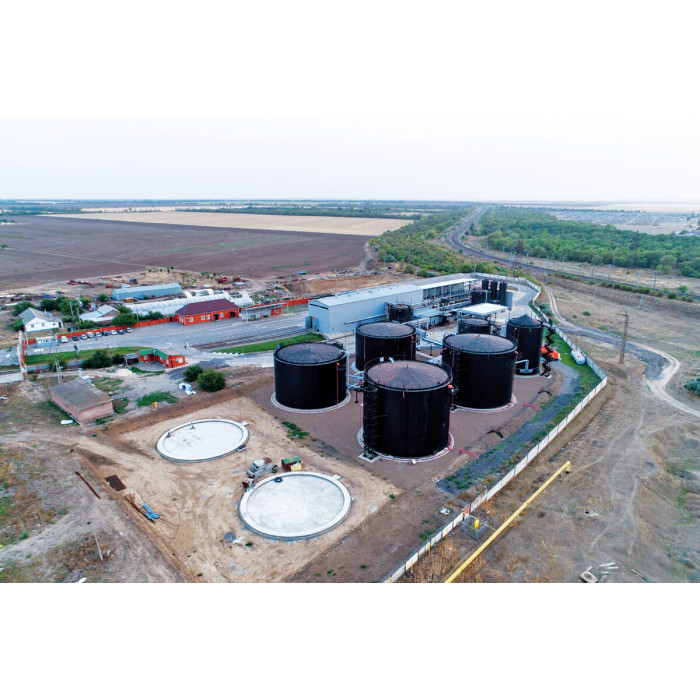

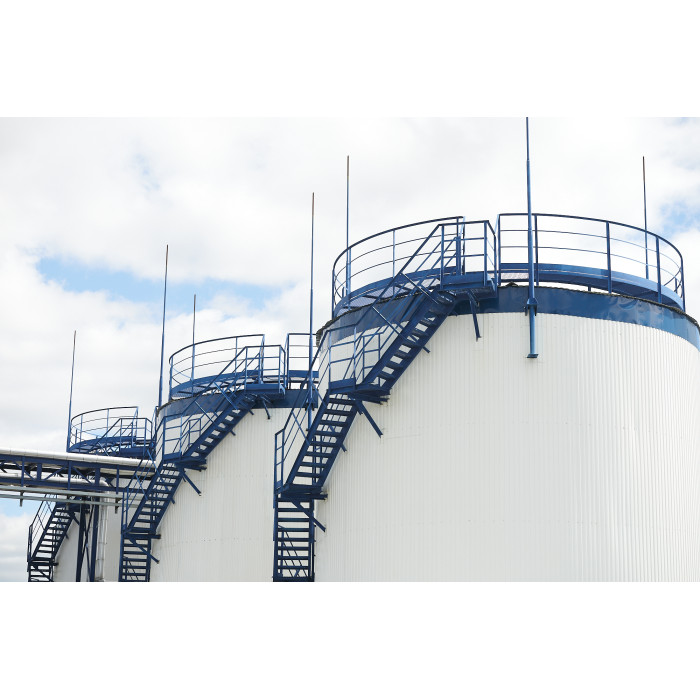

Резервуары могут быть объединены в резервуарный парк

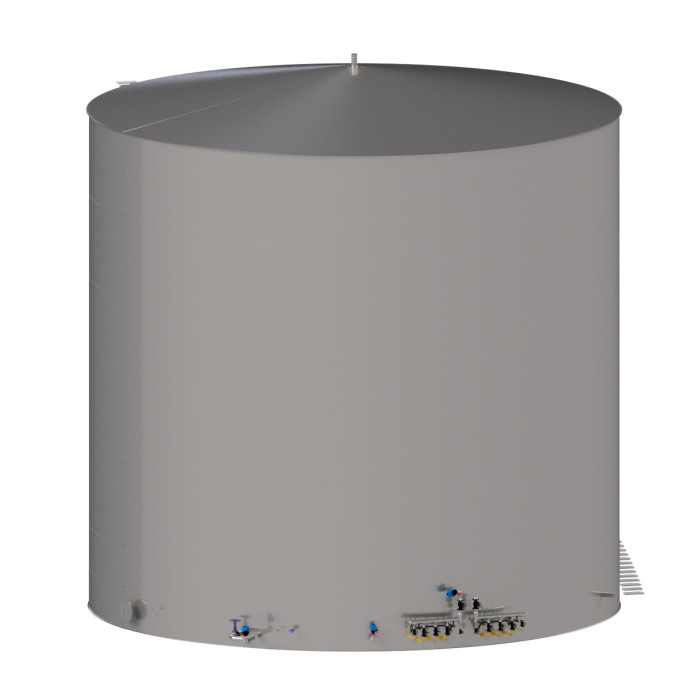

Состоит из стенки, крыши и днища. Изготовление и монтаж резервуаров осуществляется как рулонным, так и полистовым способом сборки.

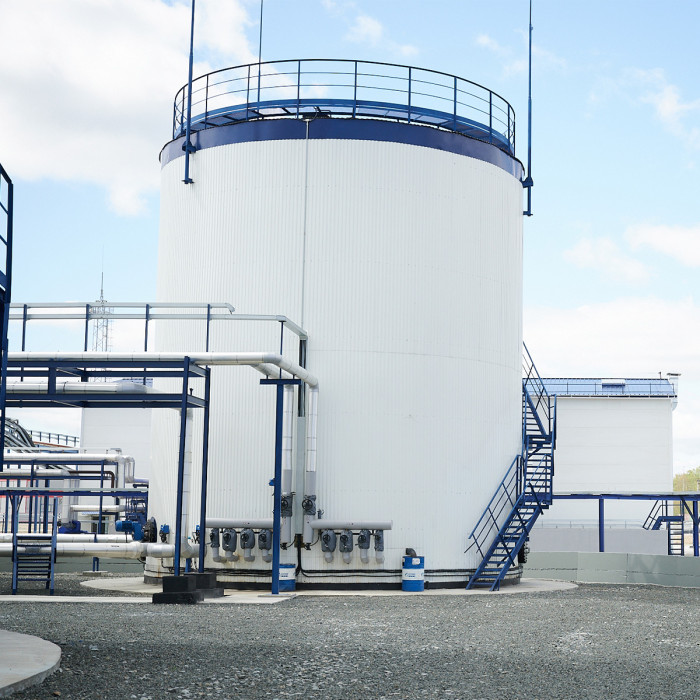

Для уменьшения теплопотерь и поддержания температурного режима предусмотрен теплоизолирующий слой, закрытый защитной оболочкой из оцинкованной стали.

Обеспечивает верхний налив продукта. Загрузочный патрубок выведен выше максимального уровня. Предусмотрены крепления к внутренней части резервуара. Желоб предотвращает разбрызгивание продукта при загрузке. Для регулирования подачи, предусмотрен затвор с электроприводом, который управляется дистанционно, сигналом с пульта управления.

Предназначено для разгрузки резервуаров и освобождения от придонного остатка продуктов.

Состоит из системы трубопроводов и запорной арматуры.

Разгрузка резервуаров осуществляется с помощью затвора с электроприводом, который управляется дистанционно, сигналом с пульта управления. Предусмотрена запорная арматура для ручного управления.

Боковое перемешивающее устройство предназначено для гомогенизации вязких продуктов, находящихся на хранении в резервуарах. Устройство представляет собой вал с трехлопастной мешалкой, которая приводится в действие мотор-редуктором.

Перемешивающее устройство монтируется на боковой поверхности резервуара, под углом 90° к вертикали.

Герметичность выхода вала обеспечивается торцевым уплотнением.

Разогрев продукта до необходимой температуры осуществляется секциями масляных регистров, которые располагаются в нижней части резервуара. Каждая секция регистра состоит из опорной рамы и трубчатой конструкции. Количество секций регистров зависит от диаметра резервуара.

Предназначен для равномерного распределения потока теплоносителя в регистры резервуаров.

Конструкция состоит из двух трубных распределителей для подачи и возврата теплоносителя, силовых кронштейнов для крепления к резервуару, запорной арматуры, датчиков температуры и давления.

Предусмотрена возможность приостановки обогрева отдельных секций регистров в ручном и автоматическом режимах. В автоматическом режиме приостановка обогрева резервуара происходит удаленно, при помощи регулируемого затвора с электроприводом, который установлен на выходе обратного коллектора

Состоит из вентиляционного патрубка и конденсатоотводчика.

В случае отказа автоматики при достижении в резервуаре максимального аварийного уровня продукт переливается через специальный патрубок в аварийную емкость.

В комплект поставки резервуара входит местный пост управления. Пост позволяет выполнять контроль и управление контрольно-измерительными приборами и автоматикой по месту либо дистанционно, посредством интеграции поста в автоматическую систему управления предприятия.
