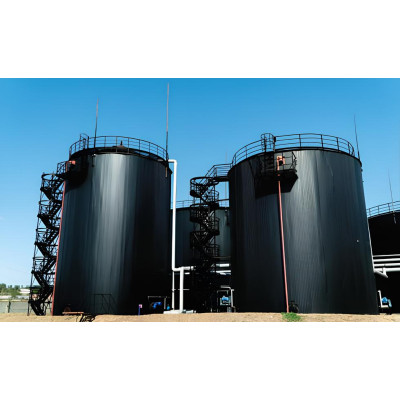

Компактные вертикальные стальные ёмкости с интенсивным подогревом объёмом 400–950 м³ предназначены для длительного хранения вязких нефтепродуктов с сохранением их качества. Резервуары полностью укомплектованы системами загрузки и разгрузки, бокового перемешивания, масляного обогрева, контроля уровня и комплексной безопасности.
Ключевые преимущества:
-
Диапазон объёмов: 400, 700 и 950 м³
-
Надёжный подогрев: термальное масло до 160 °C, 4–6 секций масляных регистров
-
Универсальность: хранение вязких нефтепродуктов, битумов, химических реагентов; интеграция в существующий резервуарный парк
-
Автоматизация и безопасность: локальный пост управления; дистанционный привод затворов; радарный уровнемер, сигнализатор аварийного уровня, пробоотборник, термометр, предохранительные устройства
-
Гомогенизация продукта: две боковые трёхлопастные мешалки с мотор-редукторами для равномерного перемешивания
-
Климатическая устойчивость: эксплуатация при −40…+40 °C; теплоизоляция стен и крыши (200 мм) с защитным наружным кожухом
-
Прочность конструкции: рулонная и полистовая сварка стенок и днища; коническая каркасная крыша; срок службы не менее 20 лет
Преимущества ErichHahn HT
Предназначены для долгосрочного хранения вязких продуктов с сохранением качества, а также могут использоваться как технологические емкости на заводах, нефтяной, газовой, химической, пищевой и других отраслей промышленности.
Почему именно резервуары интенсивного нагрева?

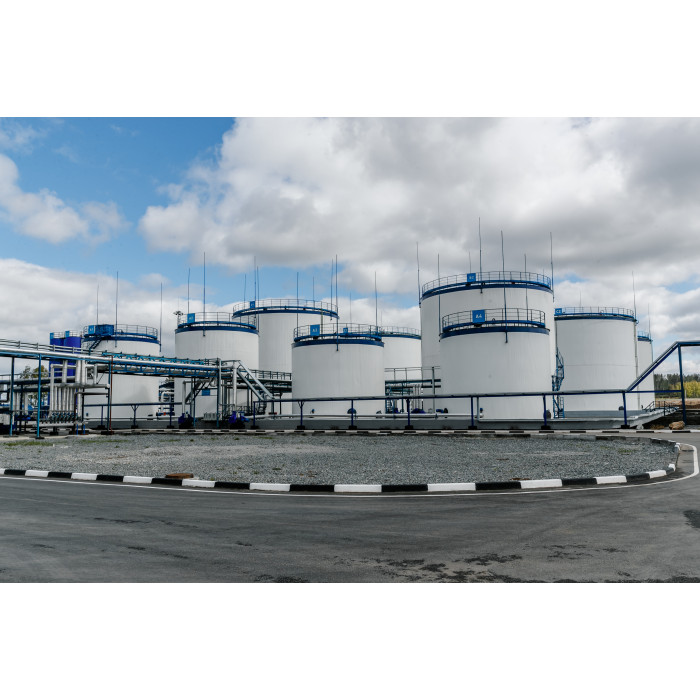

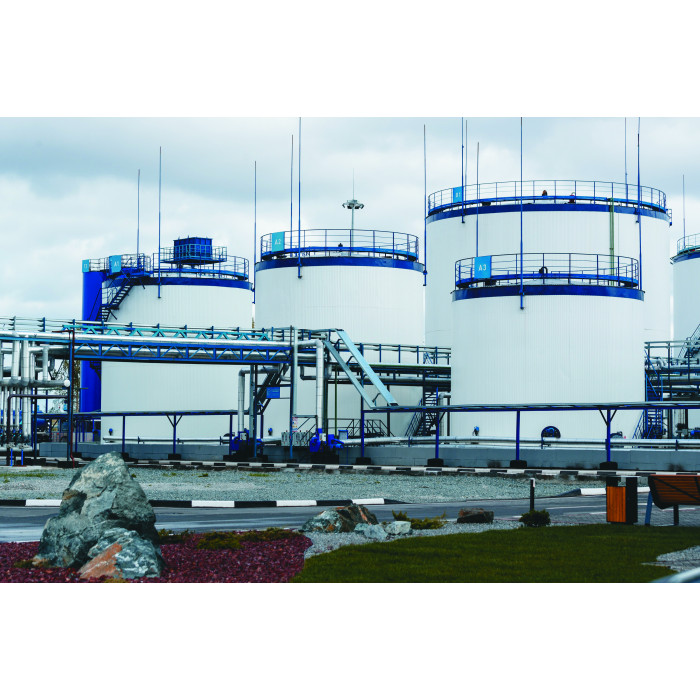

Резервуары могут быть объединены в резервуарный парк
Состав резервуаров интенсивного нагрева
- Вертикальная стальная конструкция
- Теплоизоляция
- Площадки обслуживания и ограждения
- Люки (световые, замерные, люк-лаз)
- Система загрузки продукта
- Система разгрузки продукта
- Боковое перемешивающее устройство
- Система нагрева
- Масляный распределитель
- Устройство отвода паров
- Предотвращение аварийного перелива
- Пост управления
Вертикальная стальная конструкция
Состоит из стенки, крыши и днища. Изготовление и монтаж резервуаров осуществляется как рулонным, так и полистовым способом сборки.
Теплоизоляция
Для уменьшения теплопотерь и поддержания температурного режима предусмотрен теплоизолирующий слой, закрытый защитной оболочкой из оцинкованной стали.
Система загрузки продукта
Обеспечивает верхний налив продукта. Загрузочный патрубок выведен выше максимального уровня. Предусмотрены крепления к внутренней части резервуара. Желоб предотвращает разбрызгивание продукта при загрузке.
Для регулирования подачи, предусмотрен затвор с электроприводом, который управляется дистанционно, сигналом с пульта управления.
Устройство разгрузки
Предназначено для разгрузки резервуаров и освобождения от придонного остатка продуктов. Состоит из системы трубопроводов и запорной арматуры.
Разгрузка резервуаров осуществляется с помощью затвора с электроприводом, который управляется дистанционно, сигналом с пульта управления. Предусмотрена запорная арматура для ручного управления.
Боковое перемешивающее устройство
Боковое перемешивающее устройство предназначено для гомогенизации вязких продуктов, находящихся на хранении в резервуарах. Устройство представляет собой вал с трехлопастной мешалкой, которая приводится в действие мотор-редуктором.
Перемешивающее устройство монтируется на боковой поверхности резервуара, под углом 90° к вертикали.
Герметичность выхода вала обеспечивается торцевым уплотнение
Система нагрева
Разогрев продукта до необходимой температуры осуществляется секциями масляных регистров, которые располагаются в нижней части резервуара. Каждая секция регистра состоит из опорной рамы и трубчатой конструкции. Количество секций регистров зависит от диаметра резервуара.
Масляный распределитель
Предназначен для равномерного распределения потока теплоносителя в регистры резервуаров. Конструкция состоит из двух трубных распределителей для подачи и возврата теплоносителя, силовых кронштейнов для крепления к резервуару, запорной арматуры, датчиков температуры и давления.
Предусмотрена возможность приостановки обогрева отдельных секций регистров в ручном и автоматическом режимах. В автоматическом режиме приостановка обогрева резервуара происходит удаленно, при помощи регулируемого затвора с электроприводом, который установлен на выходе обратного коллектора.
Устройство отвода паров
Состоит из вентиляционного патрубка и конденсатоотводчика.
Предотвращение аварийного перелива
В случае отказа автоматики при достижении в резервуаре максимального аварийного уровня продукт переливается через специальный патрубок в аварийную емкость.
Пост управления
В комплект поставки резервуара входит местный пост управления. Пост позволяет выполнять контроль и управление контрольно-измерительными приборами и автоматикой по месту либо дистанционно, посредством интеграции поста в автоматическую систему управления предприятия.
