Автоматический пункт разгрузки автотранспорта | ATU — Оборудование для погрузки и разгрузки от ErichHahn
Популярный
Модель: ATU
Артикул: ATU
Краткое описание
Автоматический пункт разгрузки ErichHahn ATU-2 — модульная контейнерная установка для одновременного слива вязких нефтепродуктов из двух автоцистерн с производительностью 110 (м³/ч). Решение обеспечивает быструю установк...
Читать далее...
Общие характеристики
Габаритные размеры (ДхШхВ), мм
6000×2500×2600
Диаметр присоединительного устройства, DN, мм
100
Климатические условия
Умеренный климат
Количество насосных агрегатов
3
Количество шлангов автоцистерны
2
Масса установки, не более, кг
7000
Метод нагрева
Косвенный, термальное масло
Номинальная производительность, м³/ч
110
Потребляемая мощность, кВт
57
Рабочая среда
Вязкий нефтепродукт
Все характеристики

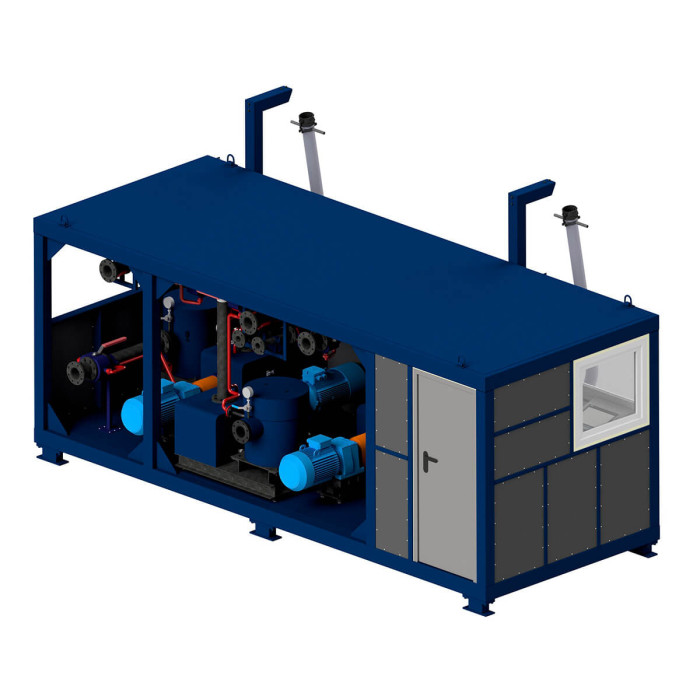

Автоматический пункт разгрузки ErichHahn ATU-2 — модульная контейнерная установка для одновременного слива вязких нефтепродуктов из двух автоцистерн с производительностью 110 (м³/ч). Решение обеспечивает быструю установку и подключение, удобство и безопасность
эксплуатации (камлок-муфты для быстрого подсоединения, обогрев и теплоизоляция, гибкие металлорукава), оснащено операторской с климат-контролем, системой доступа, видеонаблюдения и пожарной сигнализации, а также автоматикой SIMATIC с регистрацией и
архивированием технологических данных и опциями интеграции в ERP/мобильные приложения.
Описание и комплектация приведены в техническом документе ErichHahn.
Краткие технические характеристики: рабочая среда — вязкий нефтепродукт (рабочая температура продукта до 180 °C, масла до 200 °C), рабочее давление 0,6 МПа; три шестерёнчатых насосных агрегата с частотным регулированием, установленная электрическая мощность 57 кВт (380 В, 50 Гц); диаметр присоединения DN100 (камлок), степень защиты не менее IP54; фильтрация 5–8 мм, механическое уплотнение, предохранительный клапан. Габариты 5800×3300×3000 мм, масса до 7000 кг, срок службы не менее 20 лет; возможны опции: Modbus TCP / OPC UA / Modbus RTU, GSMмодем для SMS и автоматическая выгрузка данных в ERP.
Преимущества ErichHahn ATU
- Пропускная способность пункта 110 – 360 м3/час
- Количество секций 2; 4; 6
- Установленная мощность 44 – 125 кВт
Назначение
- Автоматический пункт разгрузки автотранспорта ErichHahn ATU
- Автоматический пункт разгрузки автотранспорта ErichHahn ATU предназначен для одновременной разгрузки вязких и застывающих грузов из двух и более автомобильных цистерн и подачи продукта к потребителю либо в парк хранения
Комплектация
- силовой каркас (на базе блок-контейнера)
- насосное оборудование
- фильтр для вязких жидкостей
- запорно-регулирующая арматура
- операторская с постом управления
- приемные рукава
- теплоизоляция
Спецификация установки
- время выгрузки цистерны 7–24 часа
- система нагрева внешний теплообменный блок / погружной теплообменник / пар / циркуляция вязкой жидкости
- теплопередающая мощность 350 кВт
- насосное оборудование
- фильтр для вязких жидкостей
- внешний теплообменник
- теплообменный блок
- устройство для нижней выгрузки
- система трубопроводов
- система маслопроводов для нагрева
- система автоматизации
- теплоизоляция
Почему именно ErichHahn ATU?
- Автоматическая система управления безопасностью исключает возможные производственные несчастные случаи
- Независимые линии разгрузки обслуживают несколько автоцистерн одновременно
- Автоматическая система управления фиксирует рабочие данные процесса разгрузки
Технические характеристики
Габаритные размеры (ДхШхВ), мм
6000×2500×2600
Диаметр присоединительного устройства, DN, мм
100
Климатические условия
Умеренный климат
Количество насосных агрегатов
3
Количество шлангов автоцистерны
2
Масса установки, не более, кг
7000
Метод нагрева
Косвенный, термальное масло
Номинальная производительность, м³/ч
110
Потребляемая мощность, кВт
57
Рабочая среда
Вязкий нефтепродукт
Рабочее давление, МПа
0.6
Срок службы, не менее, лет
10
Степень защиты
IP 54
Температура окружающей среды, °C
от -40 до +40
Температура процесса, до, °С
180
Температура термального масла, до, °С
200
Тип соединения
БРС-камлок
Частота тока, Гц
50
Электрическое напряжение, В
380
Страна производства
Турция
